Kısa yükseklik
13Ncm(18.4oz.in) tutma torku
NEMA 17 bipolar 1.65 inç x 1.65 inç x 0.79 inç 4 telli
1.8 derece. Adım açısı (200 adım/devir)
Anma akımı 1.0A ve direnç 3.5ohm

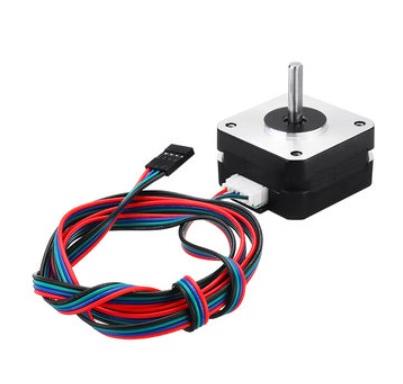

Bu, 1.8 derece ile Bipolar Nema 17 step motor için kısa yüksekliktir. Adım açısı (200 adım/devir).
Her faz 13Ncm(18.4oz.in) tutma torkuna izin veren akım 1A çizer.
Renk: gümüş
Malzeme: metal
Elektrik özellikleri:
Üretici parça numarası: 17HS08-1004S
Motor tipi: Bipolar step
Adım açısı: 1.8 derece.
Tutma torku: 13Ncm(18.4oz.in)
Anma akımı/faz::
Faz direnci: 3.5ohm
Endüktans: 4.5mH +/-20%(1KHz)
Fiziksel şartname:
Çerçeve boyutu: 42x42mm
Vücut uzunluğu: 20mm
Mil çapı: 5mm
Şaft uzunluğu: 20mm
D-kesim uzunluğu: 16.5mm
Yol sayısı: 4
Kurşun uzunluğu: 400mm
Ağırlık: 140g
Bağlantı:
Siyah (A +), yeşil (A-), kırmızı (B +), mavi (B-)
Uyarı:
Motoru test etmeden önce motorun sabit bir akım veya kıyıcı sürücü kontrolörüne bağlandığından emin olun.
Motoru doğrudan bir güç kaynağına bağlamak motoru yok edecektir.
Paket İçeriği: 1 * step motor
Sadece yukarıdaki paket içeriği, diğer ürünler dahil değildir.
Not: işık çekim ve farklı görüntüler resimdeki öğenin rengine gerçek şeyden biraz farklı neden olabilir. İzin verilen ölçüm hatası +/- 1-3cm.
